發布時間：2022年12月19日                      作者：德國GMC-I高美測儀（上海電勵士）

功率分析儀作用和功率計的具體應用：

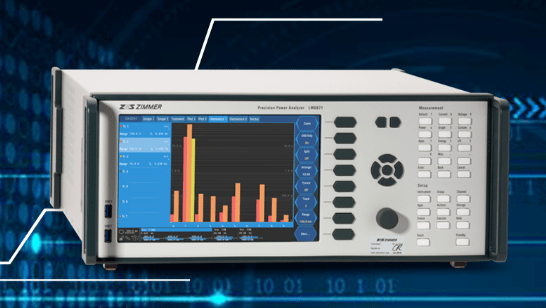

功率分析儀是一種用于分析功率的儀器。主要用于測量電機.變頻器.功率轉換裝置，如變壓器.效率和其他參數。功率分析儀的應用對頻率偏移工頻.在電壓或電流發生重大變形的情況下，傳統的變壓器和功率計通常無法保證檢測的準確性。應選擇寬帶.功率分析儀具有數字信號處理功能和寬頻帶，高精度電壓低角差.測量由電流傳感器組成的系統。

功率分析儀作用：

功率分析儀主要用于電壓分析儀.電流.功率.功率因素.除了諧波分析、閃變分析、波形分析等功能外，還具有高精度測量效率等參數；精度：一般在0.05%到0.01%的精度等級，≥0.1%精度一般稱為功率計。

功率計應用于混合動力電動汽車廣泛采用功率分析儀.電瓶車.太陽能發電.風能發電.變頻器.檢測變頻電機和燃料電池。一些變頻功率分析儀還具有即時波.功能，如波型數據記錄和諧波分析。

功率分析儀的應用？

功率分析儀通過高精度電壓.采集電流信號，獲得高精度功率等相關值。

1.電視等家用電器.冰箱.空調.洗衣機等的功耗和待機功耗測量。

2.諧波測量.閃變測量。

3.電壓.電流.高精度波型顯示功率信號和長期錄波。

4.計算機服務器.功耗測量顯示器。

5.電抗器.功耗測量，如變壓器。

6.歐盟CE認證項目中EMC諧波閃動檢測。

7.整流器.變頻器.逆變器.電機.能量轉換設備的效率測量，如無線充電。

8.按照IEC待機功耗測量標準62301。

9.測量鐵磁材料的磁芯消耗。

功率分析儀的具體應用：

功率分析儀應用于電機能效評估

對于以混合動力汽車為代表的高效電機的研發，可以準確測量電機的功率.諧波效率變流器。

功率分析儀應用于新能源

測量功率調節器的輸入直流功率.導出交流功率和符合度PWM諧波分布特征的諧波分析.計算總諧波畸變率等。通過直流。.交流功率計算，能同時測量功耗和發電功率，準確評價其能效。

功率分析儀應用于變頻器檢測

通過變頻功率傳感器，變頻器輸入測量和變頻器導出測量的功率測量可以在現場進行，并滿足要求PWM諧波分布分析。變頻器主電路結構一般為“交—直—交”整流電路中連接大電容，輸入電流為脈沖電流，逆變導出電路中的輸出電壓信號為PWM脈沖波形由載波信號調制。

因此，檢測儀器的選擇不同于傳統的測量方法。變頻器中含有大量的諧波.對于高畸變或非工頻電源，傳統儀器的測量會產生較大的偏差，甚至測量結果完全錯誤。精確的測量方法是使用皮帶FFT儀器的功能。

以上就是圍繞功率分析儀這一精密儀器設備，講解功率分析儀的具體作用及應用。
