功率分析儀測的功率因數是什么：

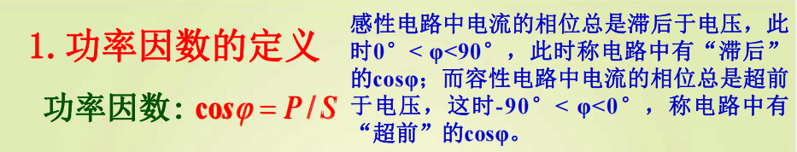

1.功率因數的定義：

用來衡量無功功率與視在功率的比值大小

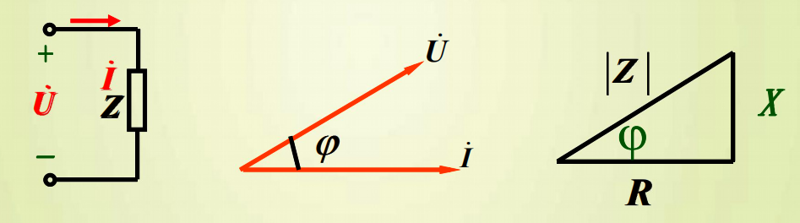

φ的意義：電壓與電流的相位差，阻抗的輻角

當cosφ ＜1時，電路中發生能量互換，出現無功功率Q =UIsinφ，這樣就會引起兩個問題：

(1)電源設備的容量不能充分利用

所以提高cosφ 可使發電設備的容量得以充分利用

設電源容量為SN = 40kVA，則 帶40W（ cosφ= 0.4）的熒光燈，可帶 400盞；

帶40W（cosφ= 1）的白熾燈，可帶1000 盞。

可見，功率因數從0.4提高到1，發電機 正常供電的用電器的個數即從400個提高 到1000個，使同樣的供電設備為更多的用 電器供電，大大提高供電設備的能量利用率。

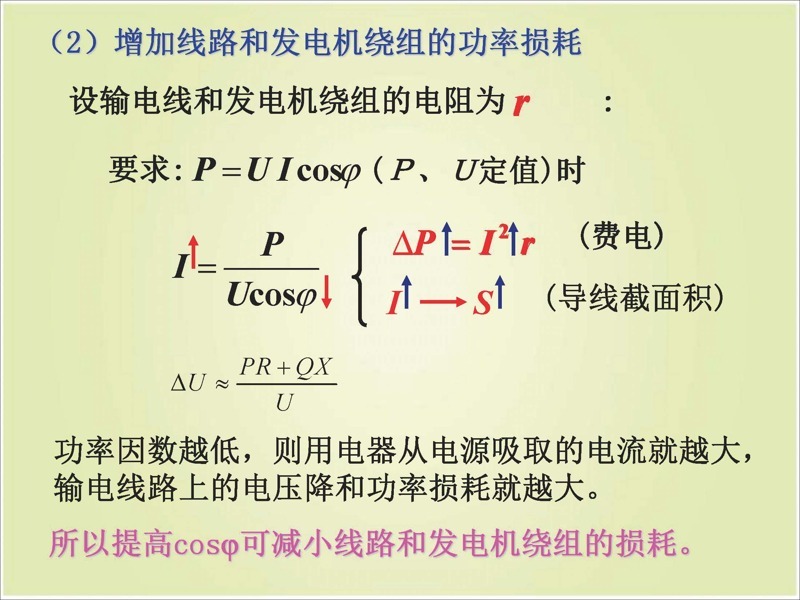

如，220V/40W的白熾燈電流為0.18A； 而220V/40W的熒光燈，因其cosφ=0.4，所 以電流為0.455A，比前者大得多，顯然， 經過線路電阻帶來的電壓降和功率損耗也 要大得多。

如果供電線路上的電壓降過大，就會 造成電網末端的用電設備長期處于低壓運 行狀態，影響其正常工作。為了減少電能 損耗，改善供電質量，就必須提高功率因數。

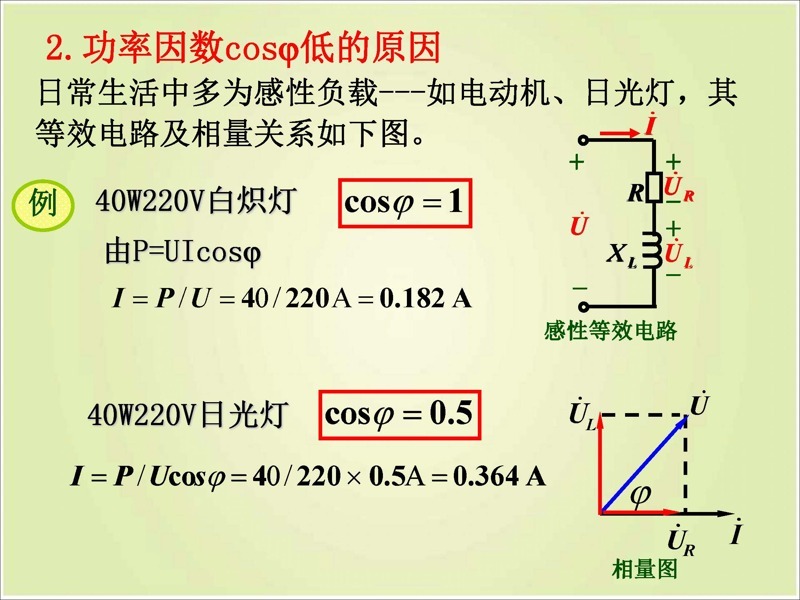

2、功率因數cosφ低的原因

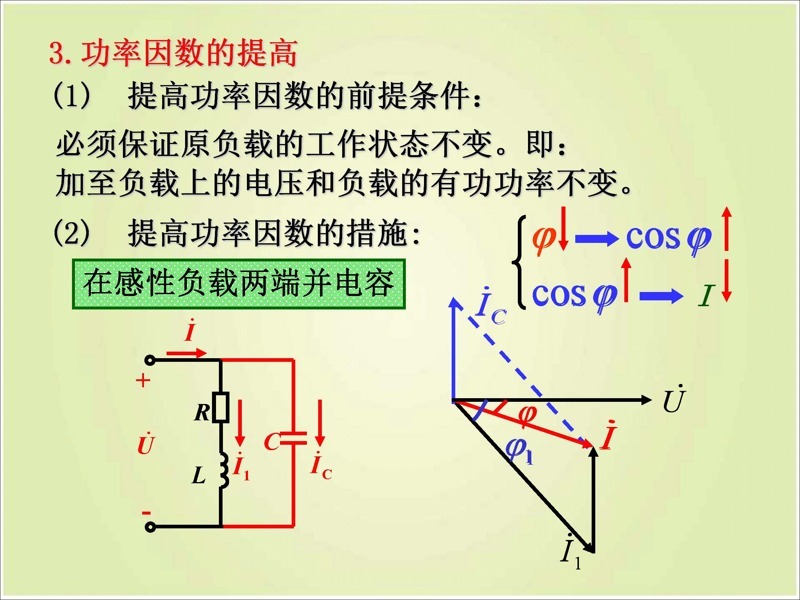

3、功率因數的提高：
