電力功率分析儀系統級別耦合同步測量應用：

1. 電力功率分析儀系統級別同步

電力功率分析儀系統級別同步意味著耦合多個設備，擴展測量通道的數量，同步地發送和接收數據。安裝同步測量設備并將其納入操作實踐的需求日益增長。它們?yōu)橄到y(tǒng)的大范圍監控提供了機會，并提供了一種更靈活、時間和空間效率更高的解決方案。

1.1 電力功率分析儀系統級別同步應用描述

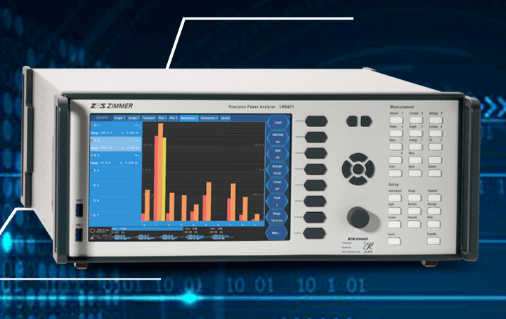

系統級別同步需要使用多臺電力功率分析儀同步的一個典型應用是電力系統的安裝和監測，例如可再生能源和混合能源。LMG600電力功率分析儀具有多達7個通道或6個通道和一個過程信號接口（PSI）。但是，有些拓撲中存在七個以上的測量點。例如，逆變器和DC/DC轉換器、電池、電池充電控制器、備用發電機的輸入和輸出。然后我們可以想象為什么耦合各種設備并一次顯示所有測量結果是有用的。

雙電機的測試是需要耦合兩臺LMG多通道功率分析儀的典型例子。在一臺電機上進行測量時，通常有以下測量點：

☆ 單相或三相變頻器輸入（一至三通道）

☆ 三相變頻器輸出（三通道）

☆ 用于測量扭矩和速度（如果需要）的過程信號接口（PSI）

因此，對于雙電機測試，至少需要八個功率測量通道。

用于測量待機功率和能源效率的測試臺，例如家用電器；牽引系統，例如由各種電驅動器組成的鐵路電力牽引系統；電動和混合動力汽車是更多的例子。

系統級別同步類型如下：

☆ 同步連接接口

☆ 頻率同步

☆ 周期時間同步

☆ 能量測量同步

☆ 瞬態同步

☆ 效率
