發布時間：2022年10月25日                   作者：德國GMC-I高美測儀（上海電勵士）

功率分析儀測電流時的交流和直流信號區別

交流和直流信號提供不同的范圍類型。

圖 3：交流量程選擇和直流量程選擇

我們的新型 S 通道為交流和直流提供量身定制的測量量程。設置為交流模式時，標稱值和峰值之間的差異將考慮實際波峰因素。當設置為直流模式時，標稱值將更接近Z大值，這表明可以更直觀地選擇量程，從而提供Z佳精度。在上面的示例中，400 V 上限對應于設置為 AC 時的 250 V 量程檔位，設置為 DC 時對應于 360 V 的量程檔位。

將端子之間的測量范圍增加到1500 Vdc
通常需要增加電力系統中的電壓電平以減小電流，Z小化導體橫截面并降低歐姆損耗。一個眾所周知的例子是光伏逆變器電壓限制從1000 VDC擴展到1500 VDC。因此，盡管BoS成本降低，太陽能光伏電站仍可提高效率。電動汽車領域也出現了類似的發展。對更快充電的需求導致更高的功率水平，并且電流本身受到可用空間和散熱可能性的限制。因此，預計在不久的將來，電壓水平將上升到1000VDC以上，特別是對于重型車輛。

隨著 1500 VDC 成為關鍵應用的主流，S 通道的輸入范圍已擴展，以適應這些要求。下表 1 描述了插孔 U* / U 的測量范圍。

* 請參閱手冊中的過載能力規格、Z大可測量 RMS 值、Z大隔離電壓和相應的警告

表 1：電壓輸入插孔 U*/U 的測量范圍

功率計精度規格

表 2： L60-CH-S2： 直流精度

f： 10 A ...32 A 范圍交流電或 15 A ...32 A 范圍 DC： ±80 μA/A^2 ?Itrms^2

d： 使用激活的信號濾波器 15 kHz 或 150 kHze 時，精度規格有效：

e：激活自動調零時精度規格有效，電流測量通道中Z后一次更改測量范圍后Z長 24 小時，測量范圍變化后的溫度變化Z大 ±1 °C， 在電壓測量通道中持續調零后Z多 30 天（參見手冊中的零點調整）

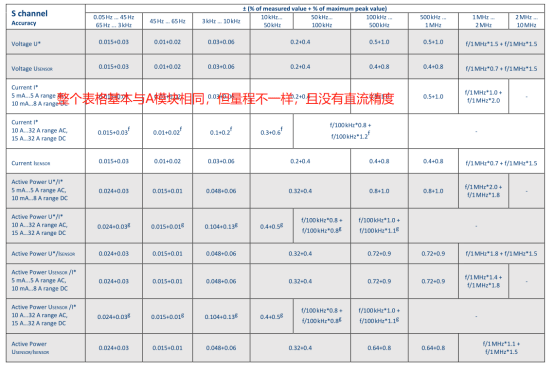

表 3： L60-CH-S2： 交流精度 0.05 Hz ...10MHz

f： 10 A ...32 A 范圍交流電或 15 A ...32 A 范圍 DC： ±80 μA/A^2 ?Itrms^2

g： 10 A ...32 A 范圍交流電或 15 A ...32 A 范圍 DC： ±80 μA/A^2 ?Itrms^2?Utrms

鏈接：為什么使用功率分析儀進行直流測量
