CE待機功耗測試系統

待機功耗是指產品在關機或不行使其主要功能時的能源消耗。譬如當電視機、空調以及手機充電器等電器設備插接在墻壁插座中時，即使這些產品是閑置的，但由于該設備實際上處于待機狀態，仍然消耗著電能。

隨著技術更新?lián)Q代以及網絡化的發展，電器制造商開發了遙控開關、持續數字顯示、網絡喚醒等各種待機功能，這些新功能在為用戶提供大量方便的同時，也造成了大量的能源浪費。牛津大學的一項家庭待機能耗調查顯示，家庭待機能耗占用耗電總量的8%，鑒于待機功耗對家庭用電量的重要影響，1997年，美國勞倫斯伯克利國家實驗室（Lawrence Berkeley National Laboratory）提出了著名的“1 W計劃”建議，該建議引起了全球效率組織及工業界的注意并被國際能源署（IEA）所采納。在此基礎上，國際電工委員會發布的家用電器待機功耗測量國際基礎標準《IEC 62301 家用電器待機功耗的測量》，為各種家用電器、電源、音頻視頻電器所共同遵守的待機功耗測量方法，分為2005年頒布的首版和2011年頒布的第二版。

根據標準要求，家用電器出廠之前必須進行測試待機功耗并滿足要求才可以加CE標志。以高精度測量大于20W的功率通常沒有問題，但測量低功率是比較困難的，很多測試儀器或測量方法在測試低功率時存在很多缺陷，我們再進行待機功耗測試時必須避免這些問題的產生，盡可能準確進行待機功耗測試。

如何選擇測試電路

IEC62301標準定義了功耗的臨界值值以及符合要求的測量方法。測量功耗時，有兩種可行的測量電路。

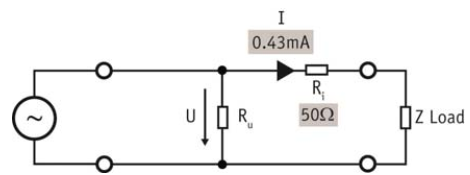

首個（如圖1）可以測量出準確的電壓和一個因測試儀器導致的有誤差的電流。

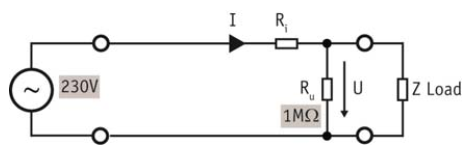

第二個（如圖2），可以測量出正確的電流，但一個有誤差的電壓。

因此，當通過負載Z的電流遠大于被測物的電流時，使用首個測試電路；同樣地，如果測量裝置上的電壓降遠小于供電電壓時，選擇第二個測試電路。

如果假設100mW的待機功耗，分別按照圖1和圖2的測試電路進行測試。我們會得到如下結果：

圖一：當電流通過Ru時，電流比通過負載Z的比較非常小，Ru的功耗為53mW，誤差為53%；

圖二：當電流經過Ri時，相對于負載Z兩端的電壓，Ri兩端的電壓非常小，Ri的功耗僅為9.2μW，誤差僅為0.01%。

當測試家用電器的待機功耗時，強烈建議選擇圖2所示測試電路。

如何選擇測試量程

為了測量上述例子中的小電流，通常不足以使用儀器的內置范圍。 被測電器的待機電流非常?。ㄈ? mA），只能使用功率分析儀常規量程的10％或更少，從而導致較大的測量不確定度。另一個問題是這種小電流的潛在超載，例如，當冰箱啟動壓縮機時，5 mA的待機電流可能突然上升至10A的電流并持續幾秒鐘。 這可能損壞儀器。

為了避免這個問題，我們的功率分析儀ZES ZIMMER開發了特殊的外部分流器。 SHxxx-P系列由幾個分流器組成，額定電流范圍從500 mA到150μA，另外還有內部保護裝置，可以承受高達20A的連續電流。

如果被測設備具有恒定的輸入電流，自動量程選擇或手動量程選擇是無關緊要的。但我們在測試待機功耗時，如果采用自動量程選擇，因?yàn)樵O(shè)備的電流非常小，突然出現的電流峰值可能改變測試量程，這將會使我們的測試結果產生非常大的量程誤差，所以在做待機功耗測試時，強烈建議手動量程選擇。

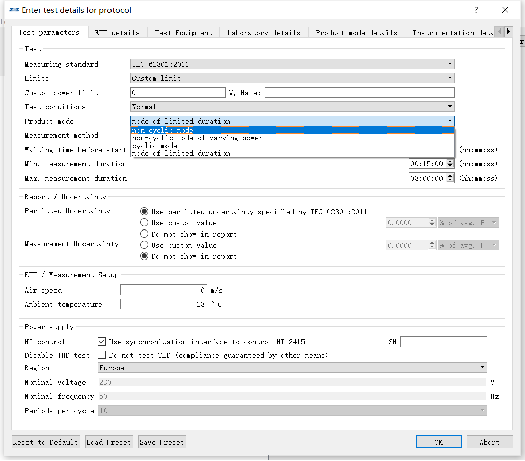

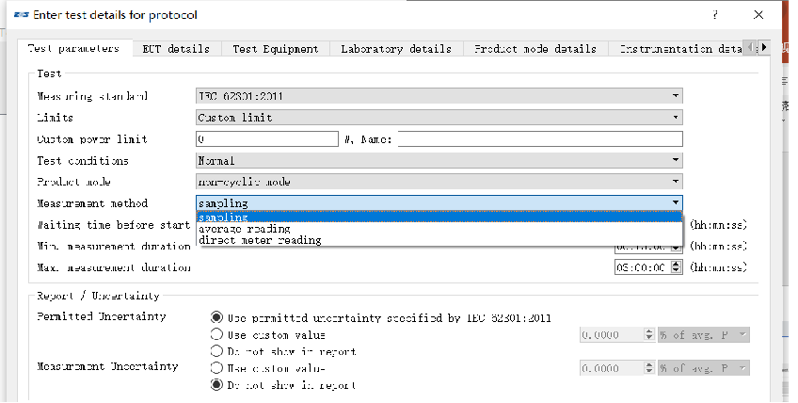

功率分析儀 CE待機功耗測試

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
